Kruh v perspektíve pomocou siete: nácvik elipsy

Keď položíš na stôl šálku, tanier alebo mincu a pozrieš sa na ne z mierneho uhla, ich dokonalý kruhový tvar sa v tvojich očiach sploští na elipsu. Nakresliť presný kruh v perspektíve čisto od oka však býva zradné — krivka sa často na koncoch zašpicatí alebo pôsobí ako neprirodzené vajíčko. V tomto praktickom návode si ukážeme spoľahlivú konštrukčnú metódu pomocou pomocnej siete. Vďaka prenosu kľúčových bodov zo štvorcovej mriežky do perspektívnej roviny získaš dokonalý cit pre plynulé elipsy, ktoré sú základom kresby zátiší, budov i technických objektov.

Čo budeš potrebovať na cvičenie: Čistý výkres alebo skicár, ceruzku HB, mäkkú gumu, pravítko a kružidlo (alebo menší pohár na obkreslenie kruhu). Na celú konštrukciu si vyhraď približne 25 minút pokojného času. Počiatočný štvorec nakresli s hranou aspoň 8 až 10 cm, aby sa ti v sieti jednotlivé body a políčka pohodlne sledovali a ceruzkou kresli s ľahkým prítlakom.

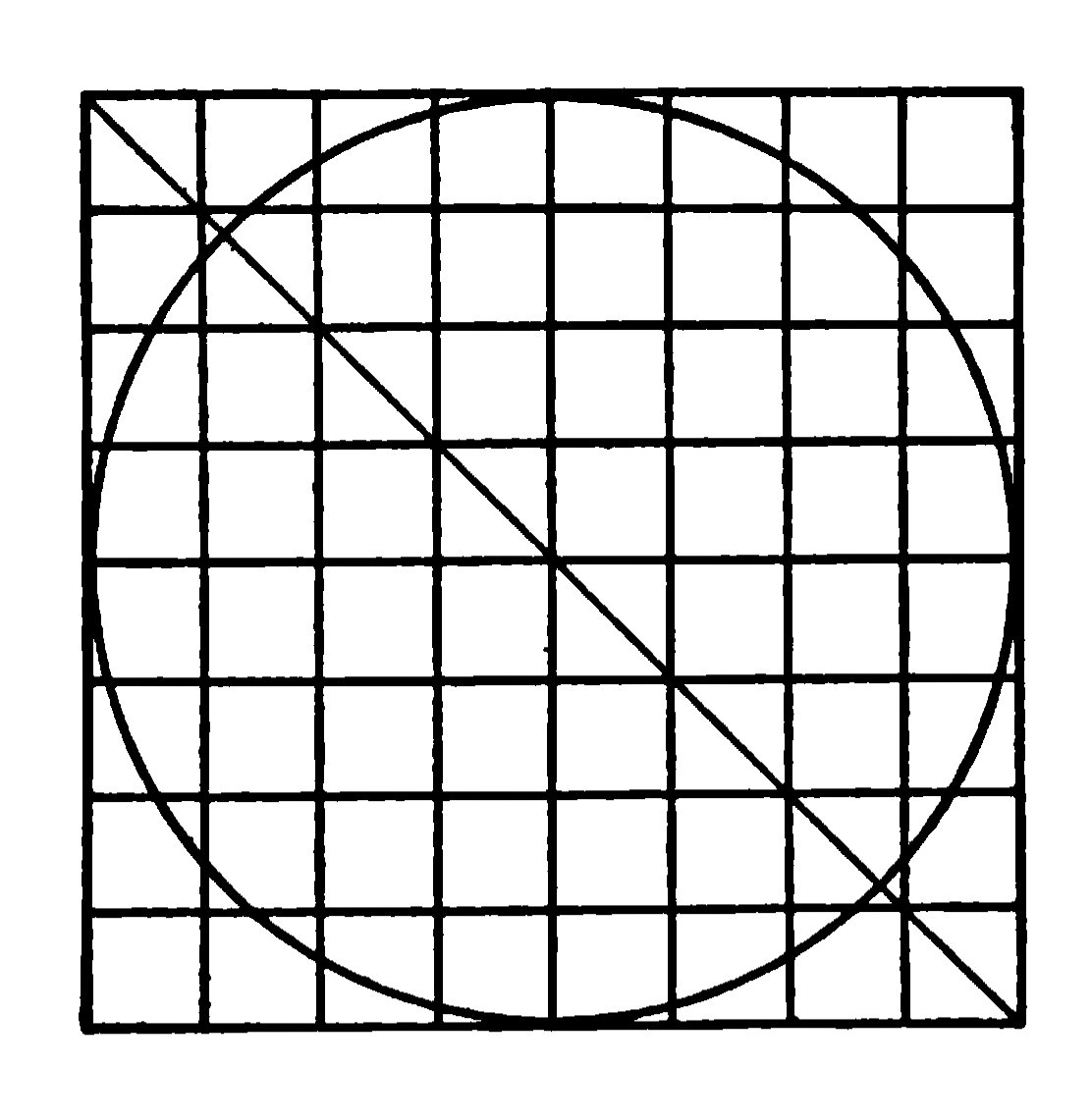

1. Priprav kruh vpísaný do pravidelnej štvorcovej siete

Narysuj štvorec a rozdeľ ho na pravidelnú sieť ôsmich stĺpcov a ôsmich riadkov. Do tohto štvorca vpíš kruh tak, aby sa dotýkal presného stredu každej zo štyroch vonkajších strán. Ceruzkou kresli veľmi jemne. Vyznač štyri body dotyku s hranami štvorca a následne označ kľúčové priesečníky, kde kružnica križuje vnútorné linky siete. Na presné zachytenie tvaru ti bohato postačí dvanásť až šestnásť orientačných bodov po celom obvode. Všimni si, v ktorom presnom políčku každý bod leží. Pre lepšiu orientáciu si môžeš narysovať aj uhlopriečky z rohu do rohu.

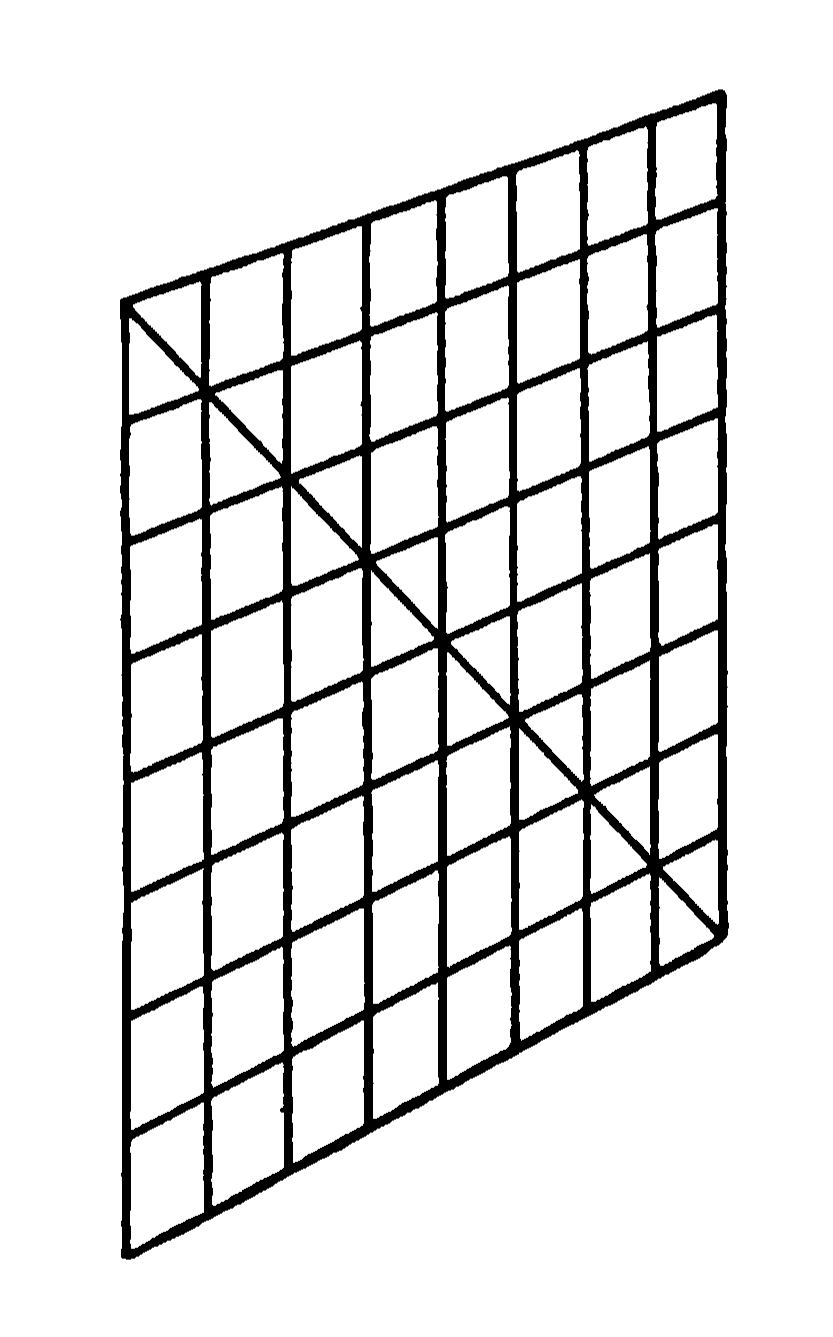

2. Zostroj šikmú sieť v perspektívnom skrátení

Vedľa narysuj skosený štvoruholník podľa druhej ukážky. Bočné hrany zostávajú zvislé, zatiaľ čo horná a dolná hrana stúpajú šikmo doprava v uhle pohľadu. Rozdeľ tento tvar opäť na osem stĺpcov a osem riadkov a doplň rovnakú uhlopriečku ako v prvej mriežke. Táto šikmá sieť ti poslúži ako presný súradnicový systém. V presnej perspektíve sa políčka smerom do hĺbky mierne zužujú, no na nácvik plynulého vedenia krivky elipsy je táto zjednodušená mriežka ideálnym a názorným tréningom.

3. Prenášaj kľúčové body zo štvorca do perspektívy

Začni štyrmi hlavnými vrcholovými bodmi, v ktorých sa kruh dotýka obvodu štvorca — označ ich v zodpovedajúcich stredoch strán šikmej siete. Následne prenášaj ostatné body: ak napríklad bod leží v druhom stĺpci a treťom riadku od ľavého horného rohu, nájdi presne to isté políčko v šikmej sieti a umiestni bod v rovnakom pomere voči jeho okrajom. Polohu bodu vždy odhaduj relatívne voči jeho lokálnemu políčku, nie voči okraju papiera. Postupuj trpezlivo po celom obvode, kým nezískaš ucelený veniec orientačných značiek.

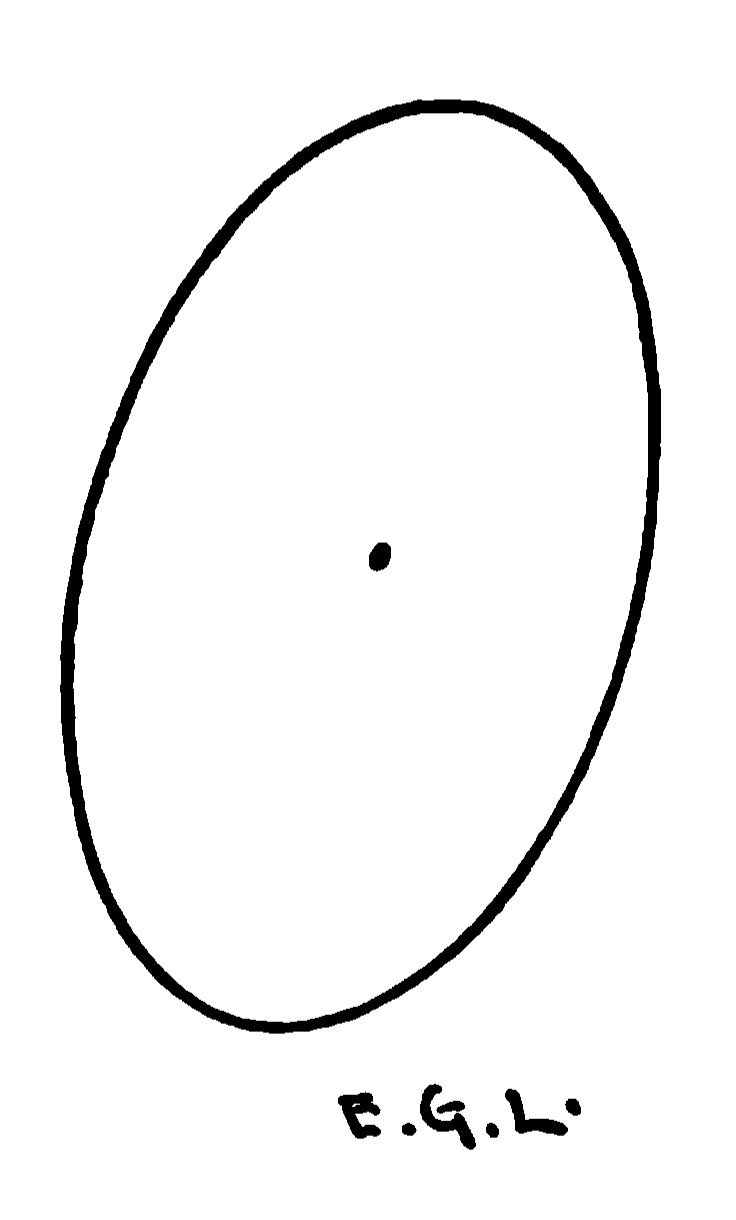

4. Spoj prenesené body do ladnej elipsy

Cez prenesené body teraz veď plynulý, voľný oblúk. Nikdy nespájaj body sekanými rovnými úsečkami ako pravítkom! Pred samotným ťahom ceruzkou si vyskúšaj krúživý pohyb ruky tesne nad papierom. Najväčšiu pozornosť venuj bočným oblúkom elipsy — musia zostať krásne klenuté a zaoblené, nesmú sa lámať do ostrých špičiek. Ak niektorý bod z línie neprirodzene vytŕča, prekontroluj jeho súradnice v sieti a krivku zlaď. Po dokončení obrysu mäkkou gumou zoslab pomocnú mriežku a skontroluj čistotu výslednej elipsy.

Časté chyby a ako ich jednoducho opraviť

• Špicaté konce pripomínajúce oko alebo citrón: Elipsa je v každom bode svojho obvodu plynulou krivkou. Aj v najužších bočných partiách musí línia mäkko obiehať v oblúku, nikdy sa nesmie lámať do ostrého uhla.
• Zámena riadku a stĺpca pri prenose bodov: Vždy si počítaj políčka od rovnakého rohu mriežky (napríklad zľava zhora). Ak jeden bod prenesieš nesprávne, krivka stratí symetriu.
• Hrubé pomocné čiary zavŕtané do papiera: Mriežku rysuj s minimálnym prítlakom. Pomocná sieť má byť len slabou vizuálnou oporou, ktorú po vykreslení elipsy bez stopy vygumuješ.
• Pokus o nasilu okrúhly kruh: Pri šikmom pohľade musí byť elipsa výrazne sploštená. Dôveruj preneseným bodom a nesnaž sa tvar zaokrúhľovať nad rámec siete.

Tvorivé cvičenie na precvičenie odhadu

Narysuj si novú šikmú sieť s rovnakou výškou, no s ešte výraznejším bočným skosením a prenes body znova. Sleduj, ako sa elipsa ešte viac sploští a natiahne. Potom odlož pravítko aj mriežku, polož pred seba na stôl obyčajný hrnček a skús nakresliť jeho horný okraj z dvoch rôznych výšok pohľadu čisto z voľnej ruky. Všimni si, že čím viac sa naň dívaš zhora, tým je elipsa otvorenejšia, a čím viac klesáš očami k úrovni stola, tým je užšia.

Čo si vyskúšať ďalej

Keď zvládneš perspektívu kruhu, posuň sa na úroveň celej priestorovej scény v našom podrobnom návode Ako kresliť izbu v perspektíve, kde si vyskúšaš prácu s horizontom a úbežníkmi.

Zdroj ilustrácií

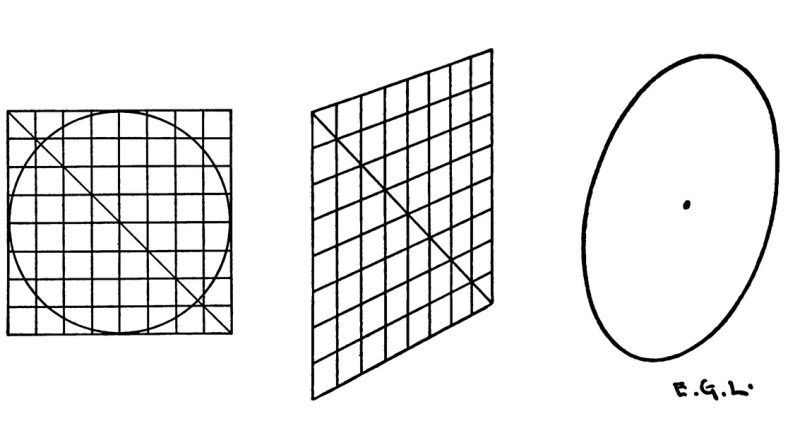

Kresby pochádzajú z knihy Edwina Georgea Lutza (E. G. Lutz), Practical Drawing: A Book for the Student and the General Reader, prvé vydanie, New York: Charles Scribner’s Sons, 1915, strany 166–167. Lutz je autorom textu aj sprievodných diagramov. Pozri si digitalizovanú pôvodnú knihu. Vo výrezoch sme zachovali pôvodnú konštrukčnú sieť a zosvetlili papier. Slovenský návod a cvičenie pripravila redakcia Kreslenie.sk.
