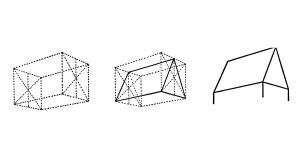

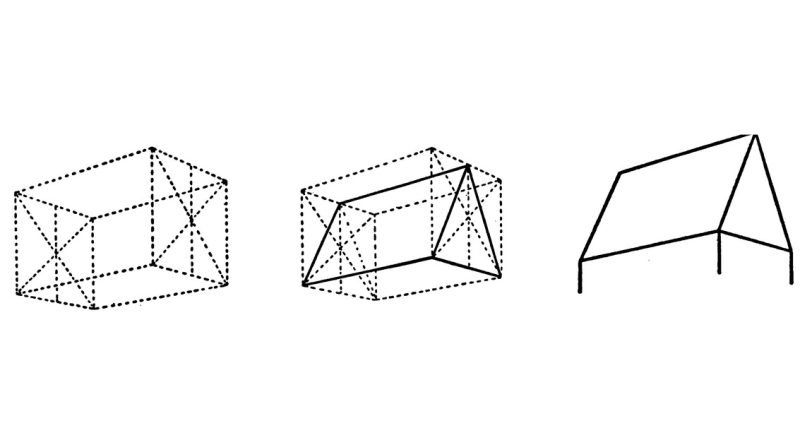

Ako nakresliť strechu v perspektíve pomocou kvádra

Pri kreslení domu či mestskej uličky patrí strecha k najzradnejším častiam stavby. Ak hrebeň strechy umiestniš len podľa voľného odhadu, sedlová strecha bude takmer isto pôsobiť krivo, akoby padala na jednu stranu. V tomto návode ti ukážeme, ako nakresliť strechu v perspektíve pomocou jednoduchej geometrickej pomôcky — pomocného kvádra a uhlopriečok. Tento osvedčený architektonický trik ti umožní nájsť presný matematický stred aj v perspektívnom skrátení a postaviť pevnú, vyváženú strechu.

Čo budeš potrebovať na rysovanie

Priprav si čistý výkres formátu A4, ceruzku HB, mäkkú gumu a dlhšie pravítko (ideálne s dĺžkou aspoň 30 cm). Na celú konštrukciu si vyhraď približne 25 minút nerušeného času. Strechu nakresli dostatočne veľkú (aspoň na šírku 10 až 15 cm), aby sa ti pomocné uhlopriečky ľahko rysovali. Všetky vodiace linky kresli jemným ťahom bez tlaku, aby sa dali po dokončení bez stopy vygumovať.

1. Narysuj pomocný kváder ako priestorový rámec

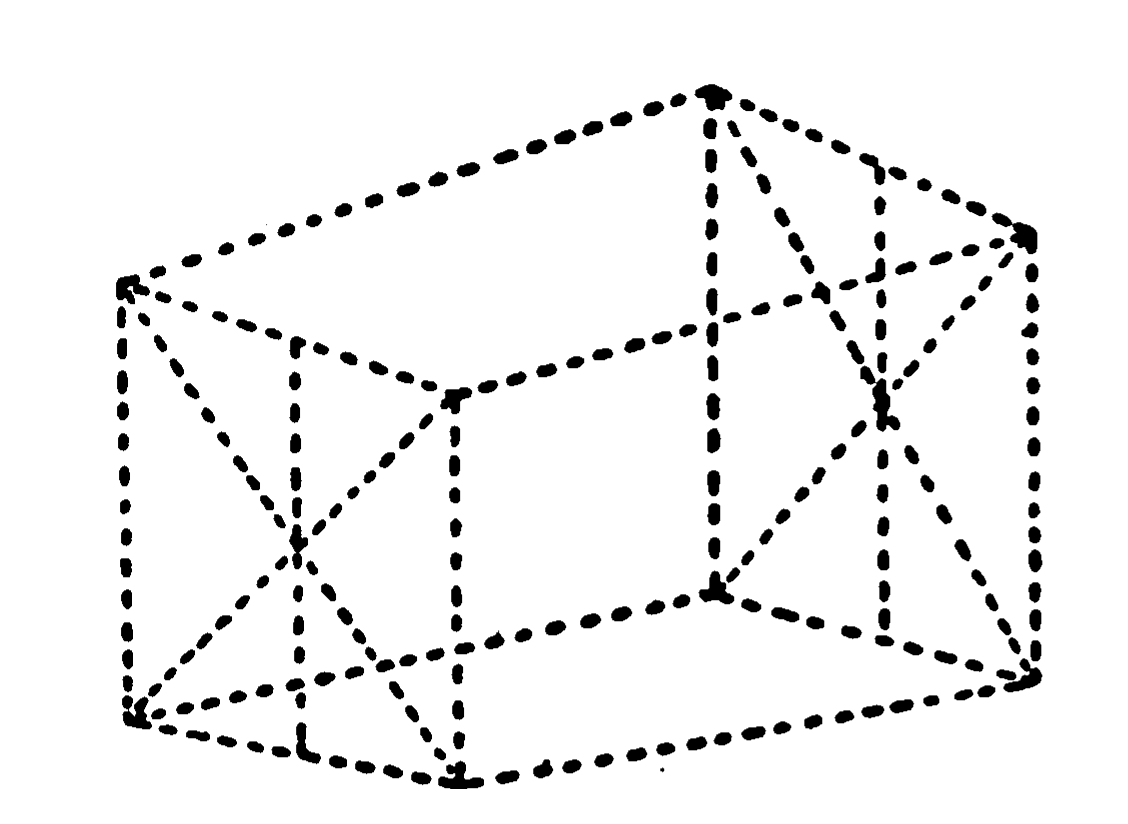

Kváder predstavuje pomyselnú sklenenú škatuľu, do ktorej celú strechu presne zasadíme. Jeho celková výška určí výšku strešného štítu a spodné pozdĺžne hrany budú tvoriť líniu odkvapov. Začni zvislými hranami a potom pospájaj rohy podľa ukážky. Dbaj na to, aby všetky zvislice zostali striktne kolmé k spodnému okraju papiera a šikmé hrany smerujúce do hĺbky mali zhodný úbežný sklon. Zľahka narysuj aj skryté zadné hrany — na presné nájdenie hrebeňa potrebuješ jasne vidieť obe štítové steny kvádra.

2. Nájdi presné stredy štítov pomocou uhlopriečok

Na každej z dvoch kratších štítových stien kvádra spoj pravítkom protiľahlé rohy. Vznikne ti kríž v tvare písmena X. Priesečník týchto dvoch uhlopriečok označuje presný geometrický stred celej plochy v perspektíve. Prečo je to dôležité? V perspektívnom pohľade sa vzdialenejšia polovica steny opticky skracuje, takže obyčajné meranie pravítkom by dalo nesprávny výsledok. Cez nájdený stred veď zvislú vodiacu linku kolmo nahor až k hornej hrane steny kvádra. Bod, kde sa zvislica dotkne hornej hrany, je presným vrcholom strešného štítu.

3. Spoj vrcholy štítov a vytvor hrebeň strechy

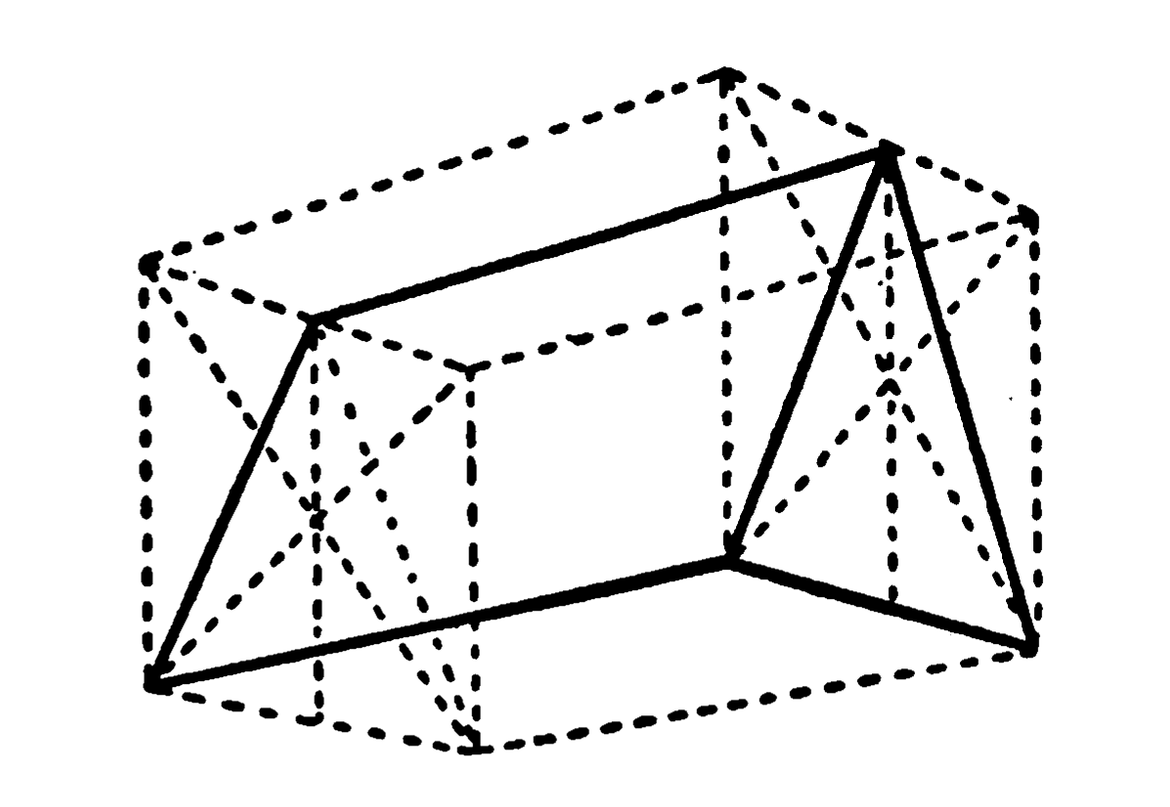

Spoj oba nájdené horné vrcholy dlhou priamkou. Táto línia tvorí hrebeň strechy. Následne z každého vrcholu spusť šikmé hrany k dolným rohom príslušnej štítovej steny, čím vzniknú dva trojuholníkové štíty. Pevnou linkou zvýrazni aj spodné odkvapové hrany. Na obrázku vidíš hotovú sedlovú strechu zvýraznenú plnou čiarou, kým pomocný kváder zostáva prerušovaný. Ak hrebeň nepôsobí rovnobežne so spodnými hranami, skontroluj priesečníky uhlopriečok ešte pred gumovaním.

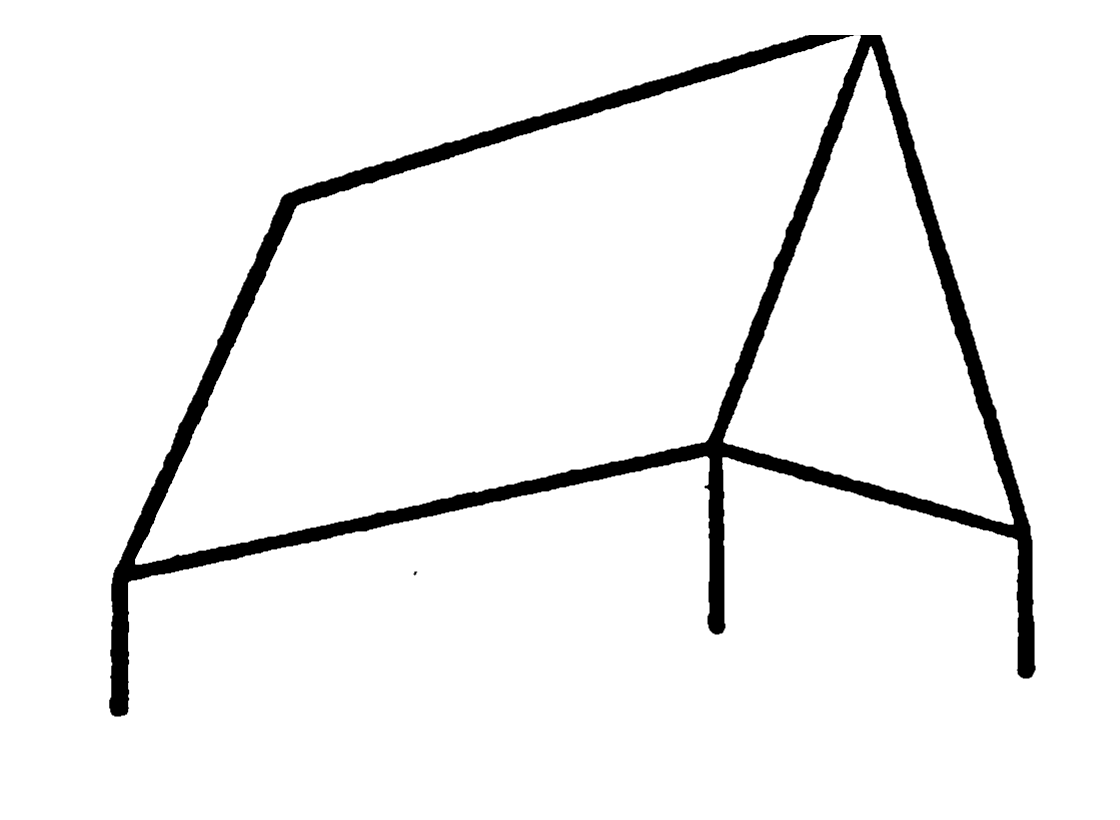

4. Zvýrazni finálne hrany a vyčisti výkres

Keď konštrukcia bezchybne sedí, mäkkou gumou odstráň všetky vnútorné pomocné linky kvádra aj uhlopriečky. Ponechaj len viditeľné hrany: hrebeň strechy, šikmé štítové hrany a líniu odkvapov. Pod odkvapmi môžeš spustiť zvislé čiary naznačujúce obvodové múry domu. Odstúp o krok a skontroluj celkový dojem — pred tebou stojí dokonale vyvážená trojrozmerná strecha s reálnou priestorovou hĺbkou.

Časté chyby a ako ich jednoducho opraviť

• Hrebeň strechy je posunutý nakrivo: Kresliari často hľadajú stred štítu odhadom. V perspektíve je odhad takmer vždy nepresný; vždy použi kríž z uhlopriečok, ktorý spoľahlivo nájde perspektívny stred.
• Zámena rohov pri rysovaní uhlopriečok: Každé X musí spájať rohy tej istej steny. Daj si pozor, aby si omylom nespojil predný roh so zadným vnútorným rohom.
• Nezrovnalosti v sklone hrebeňa a odkvapu: Hrebeň strechy a spodné hrany odkvapov musia v priestore smerovať k tomu istému úbežníku na horizonte.
• Priveľký tlak na pravítko a ryhy v papieri: Pomocný kváder slúži len ako dočasné lešenie. Rysuj ho s ľahkou rukou, aby sa dal po vygumovaní dokonale zahladiť.

Tvorivé cvičenie na precvičenie architektúry

Narysuj si ešte dva pomocné kvádre: jeden veľmi nízky a široký (napríklad pre moderný bungalov) a druhý vysoký a štíhly (pre historickú vežičku či gotický domček). Zopakuj metódu uhlopriečok a všimni si, ako dramaticky sa zmení sklon strešných rovín. Na hotovú strechu môžeš neskôr pridať komín, vikiere alebo jemné šrafovanie naznačujúce rady škridiel.

Čo si vyskúšať ďalej

Ak ťa priestorové kreslenie zaujalo a chceš zvládnuť celú miestnosť, pokračuj naším návodom Ako kresliť izbu v perspektíve, kde sa naučíš suverénne ovládať horizont a úbežníky.

Zdroj ilustrácií

Kresby pochádzajú z knihy Edwina Georgea Lutza (E. G. Lutz), Practical Drawing: A Book for the Student and the General Reader, prvé vydanie, New York: Charles Scribner’s Sons, 1915, strana 168. Lutz je autorom textu aj sprievodných diagramov. Pozri si digitalizovanú pôvodnú knihu. Vo výrezoch sme zachovali pôvodnú konštrukčnú sieť a zosvetlili papier. Slovenský návod a cvičenie pripravila redakcia Kreslenie.sk.
